輥筒磨也被稱為筒輥磨，是一種新型臥式擠壓磨，其主要特點是使用中等粉磨壓力多次粉碎，其結構形式是一個圓柱面和一個圓環面形成物料擠壓面，在中等粉磨壓力、多次粉碎的工作過程中，使生產出的水泥達到要求。

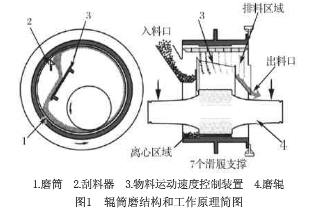

輥筒磨的結構和工作原理圖見圖1。

輥筒磨的結構：輥筒磨主要構件是一個圓柱形磨輥4和一個圓環形的磨筒1，磨輥在磨筒中，二者形成一個漸漸收縮的擠壓通道。磨筒由四個滑履支撐，運轉平穩，阻力小。磨輥兩端由兩個同型號、同規格的液壓缸和加壓臂作用下，提供粉磨壓力。兩個加壓臂用一個稱為同步軸的剪力軸連接在一起，已達到兩個液壓缸同步下壓，使得擠壓力在整個擠壓通道軸向方向保持同樣的壓力。左面是入料口，右面是出料口，左面是刮料裝置2，中間是物料運動速度控制裝置，保證物料連續不斷地從入料口向出料口運動。

輥筒磨的工作過程：磨料經由如來哦口溜道下落在同一水平回轉的圓環形筒體內，受離心力作用平布于由圓環形筒體的回轉運動進入磨床和其上方磨輥構成的擠壓通道內，磨輥依靠液壓油缸向磨床上的被磨物料施加壓力，并借助擠壓力引起的摩擦作用作被動旋轉運動，物料在擠壓通道內完成一次粉碎作業后，在離心力的作用下附在磨筒內表面被提升到一定高度，實現向磨機出口方向的運動，接受下一次的粉磨作業。經多次擠壓粉磨后的物料離開磨床，從出料口溜道排出磨機。
