管磨機滑履支撐平底板存在燕尾滑鍵結構，按傳統工藝加工工時占用多、加工精度低。經工藝改進，設計完成燕尾盤銑刀，可實現燕尾滑鍵的一次成形加工，降低了制作成本，提高了工作效率。

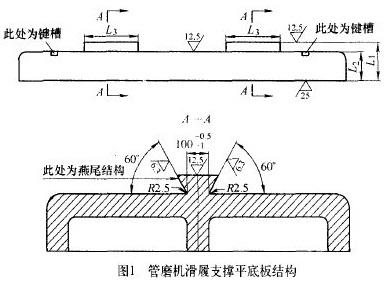

滑履支撐平底板的結構如下圖

改進后的加工工藝

一次成形燕尾盤銑刀的設計及使用：盤銑刀錐角與平底板燕尾滑鍵斜面傾角相同；刀片交錯排布，刀具旋轉即可加工出完整斜面；刀片設計為兩種形式：一種是旋轉方向兩側直邊均有刃刀片；另一種是旋轉方向直邊及底邊有刃，且底邊帶R角的刀片形式。

改進后的加工工藝劃所有平面的加工線及中心線→龍門鏜銑床上用燕尾盤銑刀加工尺寸L1下表面→工件翻個，用燕尾盤銑刀加工尺寸L1及尺寸L2上表面→加工燕尾滑鍵斜面，同時加工出燕尾R2.5mm圓角→棒銑刀加工燕尾滑鍵尺寸L3兩側端面及L2上表面鍵槽。

改進后的加工工藝只占用龍門鏜銑床即可完成平底板平面、燕尾滑鍵及鍵槽的全部加工工序，無需更換機床，無需人工修磨，占用工時96h。

工藝改進后的使用效果

①降低了制作成本。燕尾盤銑刀成形加工平底板僅需工時96h，與傳統加工工藝比較效率提高1倍。用此方法加工的平底板，單件工時可以節省96h。

②提高了加工精度。改進后的加工工藝，使用燕尾盤銑刀一次加工完成燕尾滑鍵斜面的加工，外形尺寸及表面粗糙度均可達到圖樣要求。避免了人工修磨對表面精度的影響，同時節省了人工消耗。

燕尾盤銑刀的應用，改進了管磨機滑履支撐平底板的加工工藝，實踐檢驗證明，有效提高了加工精度，降低了制作成本。此種加工工藝亦可用于其他同類工件的加工制作中，為企業帶來更大的效益。
